Гарантия 3 года.
Цены ориентировочны. По вопросам и консультациям обращайтесь по телефонам отдела продаж 017-336-25-87, 029-66-77-296, либо по email: atriatrade@yandex.by

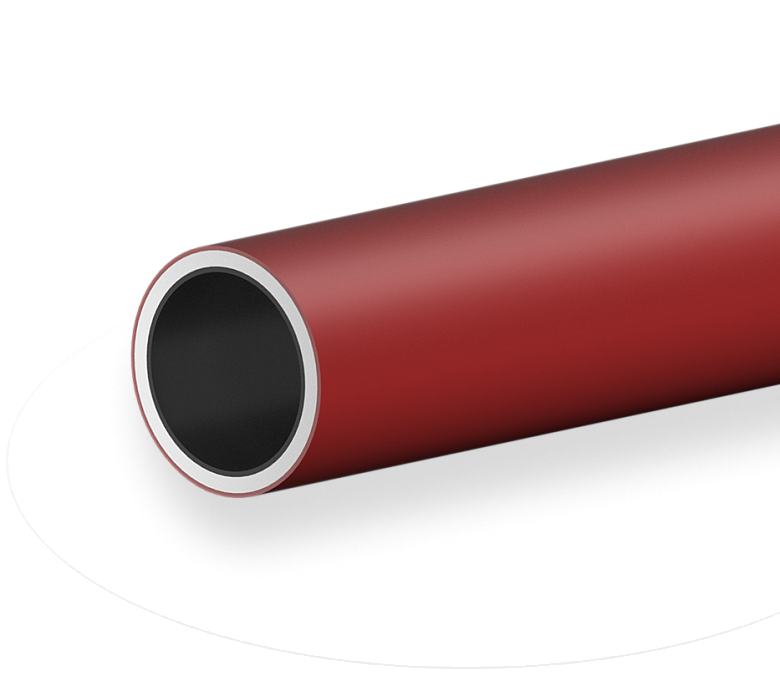

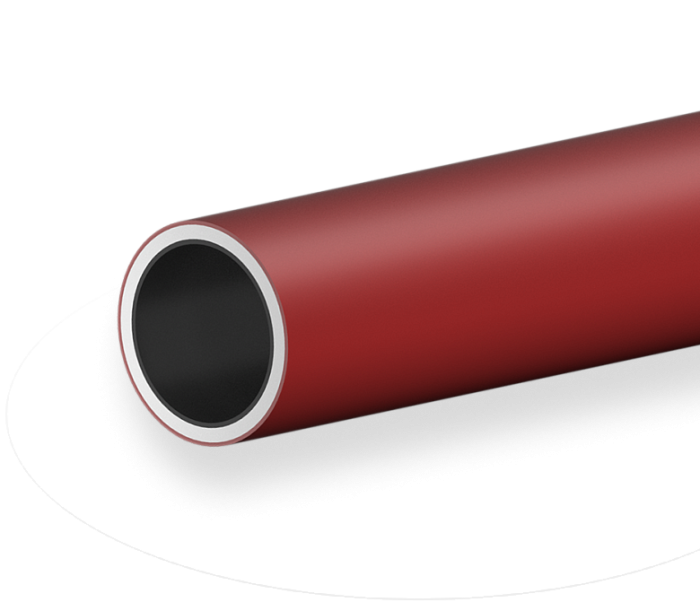

ГЕОПРО NF - трехслойные трубы специализированной конструкции. Изготавливаются из полимерных композиций повышенной термостойкости и теплопроводности с дополнительными профильными свойствами композитов по слоям. 1. Наружный слой труб красного цвета является маркерным и предназначен для обеспечения мониторинга целостности стенки трубы при ее затягивании в канал ГНБ. Специальные светостабилизирующие компоненты в полимерной композиции слоя обеспечивают высокую стойкость материала к УФ-излучению. 2. Основной слой белого цвета выполнен из специальной полимерной композиции, обеспечивающей гарантированный отвод выделяемого кабелем тепла в случае перегрузок и аварийных ситуаций. При этом механическая прочность кабельного канала сохраняется неизменно надежной в течение всего срока эксплуатации. Кроме этого, данная полимерная композиция включает в себя компоненты, которые повышают качество и скорость сварки труб встык, обеспечивая при этом необходимую степень герметичности кабельного канала (IP68). 3. Внутренний слой черного цвета выполнен из специальной полимерной композиции, не распространяющей горение (ПВ-0 по ГОСТ 70751-2023). Данный слой исключает распространение горения внутри кабельного канала в случае короткого замыкания в кабеле. Данное обстоятельство позволяет многократно использовать кабельный канал, что благотворно влияет на общую стоимость строительства/эксплуатации/ремонта дорогостоящих кабельных линий. Кроме этого, в композиции внутреннего слоя используются компоненты, многократно снижающие степень шероховатости поверхности (коэффициент менее 0,003), что, в свою очередь, позволяет провести затягивание кабеля большой длины без риска повреждения его оболочки через трение о внутреннюю стенку трубы. Основные характеристики Термостабильны на протяжении всего срока эксплуатации (tрабоч. - до 110°С; tmax - до 180°С) Обладают повышенной теплопроводностью Стойкие к воздействию короткого замыкания Не распространяют горение (ПВ-0 по ГОСТ Р 53313-2009) Сохраняют механическую прочность на протяжении всего срока эксплуатации Не подвержены коррозии, стойкие к воздействию агрессивных сред Свариваются встык и с помощью контактных электромуфт (степень защиты - IP68) Стойкие к УФ-излучению Гибкие – возможно создавать повороты изгибом, без применения дополнительных аксессуаров Изготавливаются отрезками длиной 13 м (12 м) Срок эксплуатации более 50 лет
| Номинальный наружный диаметр, D | Кольцевая жесткость, SN, кН/ м2 | |||||||
| 8 | 12 | 16 | 24 | 32 | 48 | 64 | 96 | |
| Толщина стенки, e | ||||||||
| 50 | - | 2,5 | 2,8 | 3,1 | 3,4 | 3,9 | 4,3 | 4,8 |
| 63 | - | 3,2 | 3,5 | 4,0 | 4,3 | 4,9 | 5,4 | 6,1 |
| 75 | - | 3,8 | 4,2 | 4,7 | 5,2 | 5,9 | 6,4 | 7,2 |
| 90 | - | 4,6 | 5,0 | 5,7 | 6,2 | 7,0 | 7,7 | 8,7 |
| 110 | 4,9 | 5,6 | 6,1 | 6,9 | 7,6 | 8,6 | 9,4 | 10,6 |
| 125 | 5,6 | 6,3 | 6,9 | 7,9 | 8,6 | 9,8 | 10,7 | 12,0 |
| 140 | 6,2 | 7,1 | 7,8 | 8,8 | 9,6 | 10,9 | 11,9 | 13,5 |
| 160 | 7,1 | 8,1 | 8,9 | 10,1 | 11,0 | 12,5 | 13,6 | 15,4 |
| 180 | 8,0 | 9,1 | 10,0 | 11,3 | 12,4 | 14,0 | 15,3 | 17,3 |
| 200 | 8,9 | 10,1 | 11,1 | 12,6 | 13,8 | 15,6 | 17,0 | 19,3 |
| 225 | 10,0 | 11,4 | 12,5 | 14,2 | 15,5 | 17,6 | 19,2 | 21,7 |
| 250 | 11,1 | 12,7 | 13,9 | 15,7 | 17,2 | 19,5 | 21,3 | 24,1 |
| 280 | 12,5 | 14,2 | 15,5 | 17,6 | 19,3 | 21,8 | 23,9 | 27,0 |
| 315 | 14,0 | 15,9 | 17,5 | 19,8 | 21,7 | 24,6 | 26,8 | 30,4 |
| 355 | 15,8 | 18 | 19,7 | 22,3 | 24,4 | 27,7 | 30,3 | 34,2 |
| 400 | 17,8 | 20,2 | 22,2 | 25,2 | 27,5 | 31,2 | 34,1 | 38,5 |
| 450 | 20 | 22,8 | 24,9 | 28,3 | 31,0 | 35,1 | 38,3 | 43,4 |
